一、 概述

1．1 主要用途

保定市科威電力科技有限公司KWJY－30系列集成電路電壓繼電器（以下簡稱繼電器）用于發電機、變壓器和輸電線的繼電保護中，作為過電壓保護、低電壓或PT斷線閉鎖的啟動元件，以及零序電壓報警或計量PT失壓報警等。

1．2 產品特點

1）本繼電器為微機型繼電器，需提供輔助電源。

2）精度高、功耗小、動作快、返回系數高、無抖動。

3）導軌式安裝，接線簡單。

4）采用數字按鍵設定定值，整定直觀方便，范圍寬。

5) 具有掉電報警功能。

6）三路輸入，且動作電壓可整定。

7) 通過機殼內不同跳線位置可分別實現欠壓報警、過壓報警及PT斷線報警功能。

1．3 型號說明：

二、 性能參數

2.1 繼電器通用參數

1）使用環境條件：-10℃ ～ +50℃、相對濕度不超過90％，海拔高度不大于2000米。

2）電源：AC/DC85V～265V 范圍0.85～1.15倍（可根據用戶要求定制）。

3）輸入電壓范圍： 交流0～110V

4) 電壓整定范圍：5～99V

5) 觸點形式：A 掉電報警： 1D(常閉)

? ? ? ? ? ? ? ? ?B 動作報警： 1H1D(1常開，1常閉)

6) 觸點容量：繼電器接通斷開AC250V 3A，DC30V 3A。

7）電壽命：在觸點最大斷開電流下，電壽命不小于105次。

2.2 欠壓、過壓繼電器整定及動作參數：

1）整定誤差：≤2%

2) 動作時間：≤80±20ms。

3）回差：≤2V。

2.3 PT斷線報警判據及動作參數：

1) 最大線電壓與最小線電壓差大于18V，且零序電壓大于18V；

2) 負序電壓大于18V，且最小線電壓大于18V。

滿足上述任一條件，80ms后報PT斷線，輸出報警；不滿足以上條件，且線電壓均大于80V，0.5S后PT斷線報警返回。

三、 端子圖

四、訂貨須知

? 請告知裝置電源電壓。

? 請告知產品型號、名稱、規格。

? 請告知訂貨數量。

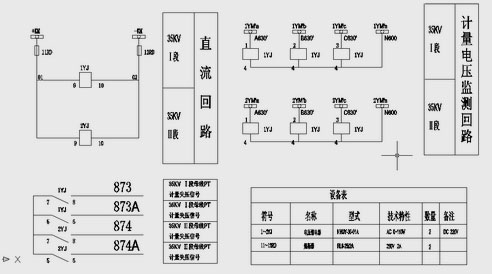

五、裝置典型接線圖

KWJY－30系列繼電器典型接線圖
